Будова насоса. Принцип роботи

 Дозуючий насос пропорційного дозування Aquarum EH-B10VC-W1 – це мембранний дозуючий насос, який складається з головки насоса, приводу та блоку управління. Діафрагма безпосередньо приводиться в дію електромагнітною силою. Принцип роботи Блок управління надсилає імпульсний сигнал на привід. Імпульсний сигнал керує електромагнітною силою та силою пружини для того, щоб здійснювати зворотно-поступальний рух. Зворотнопоступальний рух переноситься на діафрагму через плунжер, а потім відбувається об'ємна зміна в головці насоса. Ця дія передає рідину разом із дією клапана на головку насоса.

   Особливості

•   З широким діапазоном вхідної напруги Усі серії EH відносяться до типу з широким діапазоном вхідної напруги (AC100-240В) і їх можна вибирати, не турбуючись про місцеву напругу живлення.
•    Висока роздільна здатність Діапазон цифрової контрольованого spm - 0 ～ 360. Довжина ходу зміщується для точного регулювання потоку.
•    Водонепроникна і пилова конструкція Герметичний привід і блок управління забезпечують IP65.

* Цей насос є не повністю водостійким. Захищайте насос кришкою при встановлені поза приміщенням.

         Основні дисплеї та стан насоса

Монтаж насоса

Виберіть місце установки та встановіть насос.

Необхідні інструменти:

•  Чотири болта М5 (кріплення насоса)
• Розвідний гайковий ключ або ріжковий ключ

1) Виберіть підходяще місце. Завжди фіксуйте насос на рівній підлозі без вібрацій. Під час поводження з газоподібною рідиною, такою як гіпохлорит натрію, рекомендується виконати заповнення під залив (встановлення насоса нижче рівня рідини для попереднього заповнення).

2) Зафіксуйте насос болтами M5. Обов’язково закріпіть насос у чотирьох точках. ПРИМІТКА Встановіть насос горизонтально. Якщо насос встановлений під нахилом, продуктивність може зменшитися.

З’єднання з трубкою

• Вставте трубку в кріпильну гайку і вставте кінець трубки по всій довжині в фітинг. Потім рукою затягніть кріпильну гайку.
• Затягніть кріпильну гайку, повернувши її на 180 градусів за допомогою розвідного гайкового ключа або ріжкового ключа.

1) Підключіть трубки до вхідного і вихідного отворів.

2) Підключіть трубку для випуску повітря в порт вентиляції. Помістіть кінець трубки в резервуар або інший контейнер.

3) Напрямок вентиляційного отвору. Вентиляційний отвір може обертатись на 90 градусів.

• Поверніть стопорну гайку проти годинникової стрілки.
• Відрегулюйте напрямок вентиляційного отвору.
• Поверніть стопорну гайку за годинниковою стрілкою та зафіксуйте її, тримаючи корпус вентиляційної системи
• Далі затягніть стопорну гайку, повернувши її на 90 градусів за допомогою розвідного гайкового ключа або ріжкового ключа

Блок живлення/ заземлення

1) Підключіть кабель живлення через обтискні контакти.

2) Заземліть насос. Переконайтесь, що насос заземлений

•  Не діліться джерелом живлення з обладнанням з високою потужністю, яке може генерувати перенапругу. Інакше електронна схема може вийти з ладу. Шум, викликаний інвертором також впливає на електронну схему.
• Напругу живлення слід заряджати через вимикач або реле. Інакше процесор може не працювати.

Перед експлуатацією

Перевірте продуктивність, трубопровід та електропроводку.Після цього виконайте дегазацію та регулювання продуктивності перед початком роботи.

 Потрібно перевірити, що:

• Рівень рідини в баку подачі достатній.
• Трубки надійно з'єднані і немає протікань і засмічення.
• Відкриті зливні\всмоктувальні клапани.
• Належна напруга подається до насоса.
• Електрична електропроводка є правильноє і не містить ризику короткого замикання та електричного витоку.

Дегазація

Газ потрібно вигнати з насоса та трубки шляхом дегазації. Нормальна робота не може бути досягнута, поки у насосі є газ. Проведіть дегазацію в наступних випадках.

• Коли насос починає працювати вперше;
• Коли продуктивність занадто низька;
• Після заміни рідини в резервуарі подачі;
• Після тривалого періоду зупинки;
• Після технічного обслуговування та огляду.

Регулювання продуктивності

Продуктивність може бути відрегульована частотою ходів і довжиною ходу. Частота ходів вказана в spm (ходів за хвилину).

Регулювання частоти ходів є основним способом регулювання продуктивності. Довжина ходу – це відстань переміщення плунжера.

Продуктивність на крок можна регулювати, змінюючи довжину ходу. Найширша відстань переміщення визначається як 100% довжина ходу.

Спочатку відрегулюйте продуктивність за допомогою регулювання частоти ходів. Використовуйте регулювання довжини ходу для діапазону, в якому регулювання частоти ходів не може бути досягнуто.

Визначте відповідну довжину ходу та частоту ходів, враховуючи стан роботи насоса та характеристики рідини. Рекомендується наступна процедура:

1.  Змініть частоту ходів довжиною ходу 100% для регулювання продуктивності.
2.  Виміряйте продуктивність.
3. Якщо швидкість потоку нижче зазначеного рівня, збільшуйте частоту ходів і знову вимірюйте продуктивність.
4. Змініть довжину ходу для точного регулювання.
5. Ще раз виміряйте продуктивність для того, щоб побачити отриманий рівень.

    Перед тривалим періодом зупинки

           (один місяць або більше)

•  Очистіть внутрішню частину головки насоса та трубки.
•  Запустіть насос з чистою водою протягом тридцяти хвилин, щоб промити внутрішню частину головки та трубки насоса. Перед відключенням насоса • Завжди зупиняйте насос за допомогою операції з клавішами. Зачекайте три секунди, перш ніж відключити насос. В іншому випадку остання операція з клавішами для зупинки насоса може не зберегтись в пам'яті. У цьому випадку насос ненавмисно починає працювати при включенні, відводячи рідину. Якщо насос не перекачує рідину при відновленні роботи.
• Очистіть комплект клапанів, видаляючи сторонні речовини.
• Якщо газ знаходиться в головці насоса, випустіть газ і відрегулюйте продуктивність.

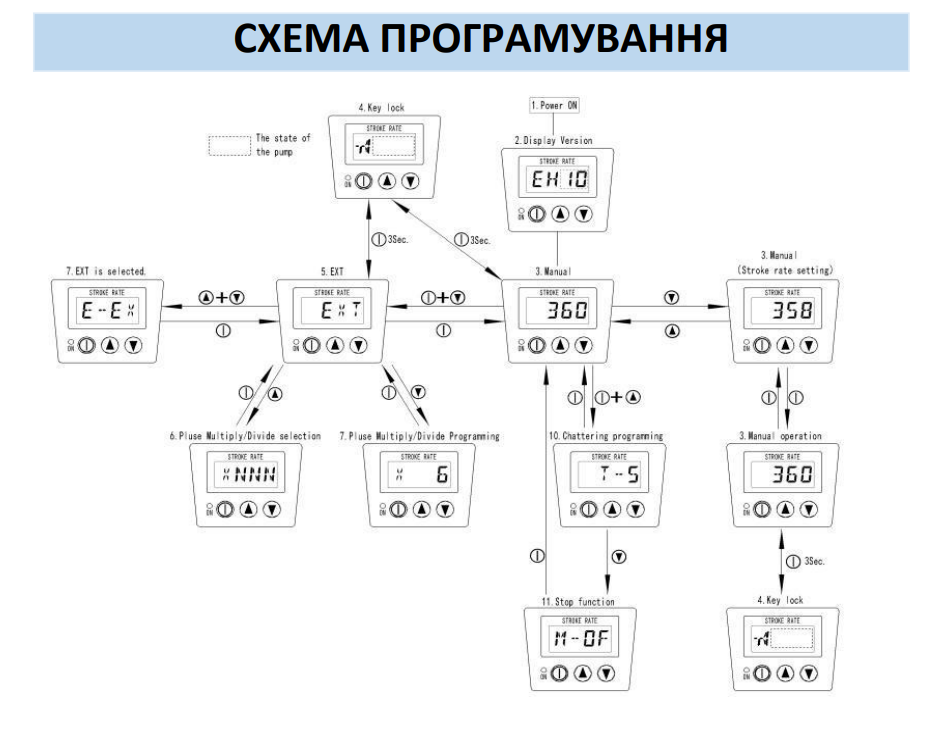

Програмування експлуатації

1. Верхня межа spm в режимі EXT
2. Spm збільшується/зменшується при натисканні клавіш ВГОРУ/ВНИЗ. Натискання будь-якої клавіші більше трьох секунд, spm швидко змінюється.
3. Контролер стає більш стійким до вібрації, оскільки встановлюється довший час читання, але потім стає зменшує здатність читати сигнал короткого імпульсу. "Т-5", "Т-10" і "Т50" - це приблизний час (мсек) для зчитування зовнішнього імпульсного сигналу. Період часу ввімкнення сигналу імпульсу повинен бути більшим за час зчитування.
4. Зверніть увагу, що насос починає працювати, коли повертається до стану очікування в ручному режимі, поки насос отримує сигнал STOP і не вибрано "M-ON".

Ручне управління

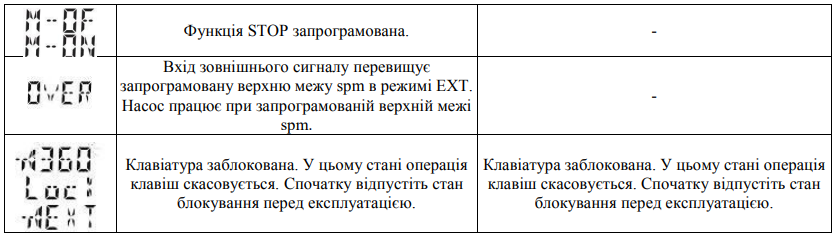

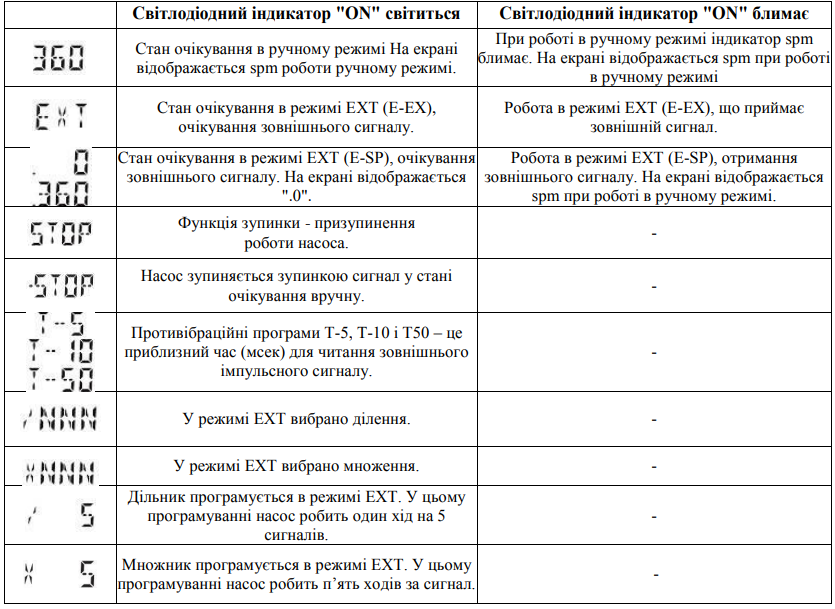

1) Увімкніть живлення. На екрані з'являються світлодіодні індикатори та дисплей, пов'язаний з поточним режимом.

* Насос переходить у стан очікування в ручному режимі при включенні живлення з налаштуваннями за замовчуванням. Насос викликає останній екран при відключенні, якщо він не був у налаштуваннях за замовчуванням.

2) Увійдіть у ручний режим. Перейдіть до наступного кроку, коли на екрані відобразиться spm (1-360). Коли на екрані з'являється "EXT" або ".0" - ". 360"

Натисніть клавішу пуску/зупинки один раз, щоб перейти в режим очікування в ручному режимі.

Коли на екрані "STOP" або "-STOP"  відпустіть функцію.

3) Використовуйте клавіші Вгору або Вниз, щоб регулювати швидкість ходу.

• spm збільшується/зменшується при натисканні клавіш Вгору/Вниз.
• Натисніть та утримуйте будь-яку клавішу більше трьох секунд для швидкої зміни. Швидка зміна зупиняється на 1 або 360 spm. Коли клавішу відпустити та натиснути знову, 1 або 360 spm пропускає до 360 або 1 spm.

4) Натисніть клавішу пуску/зупинки. Коли індикатор починає працювати, індикатор і spm-індикатори блимають.

• Вони блимають синхронно з роботою насоса.

Технічне обслуговування

! Важливо

• Дотримуйтесь інструкцій у цьому посібнику з технічного обслуговування, огляду, демонтажу та складання. Не демонтуйте насос за рамками цих інструкцій.
• Завжди вдягайте захисний одяг, такий як захист для очей, рукавички для захисту від впливу масел і жирів, маска та каска під час демонтажу, складання або технічного обслуговування.
• Обов'язково вимкніть живлення, щоб зупинити насос та відповідні пристрої перед роботою.

Перед відключенням насоса Завжди зупиняйте насос за допомогою операції з клавішами. І зачекайте три секунди, перш ніж відключити насос. В іншому випадку остання операція з клавішами для зупинки насоса може не зберегтися в пам'яті. У цьому випадку насос ненавмисно починає працювати при включенні, відводячи рідину.

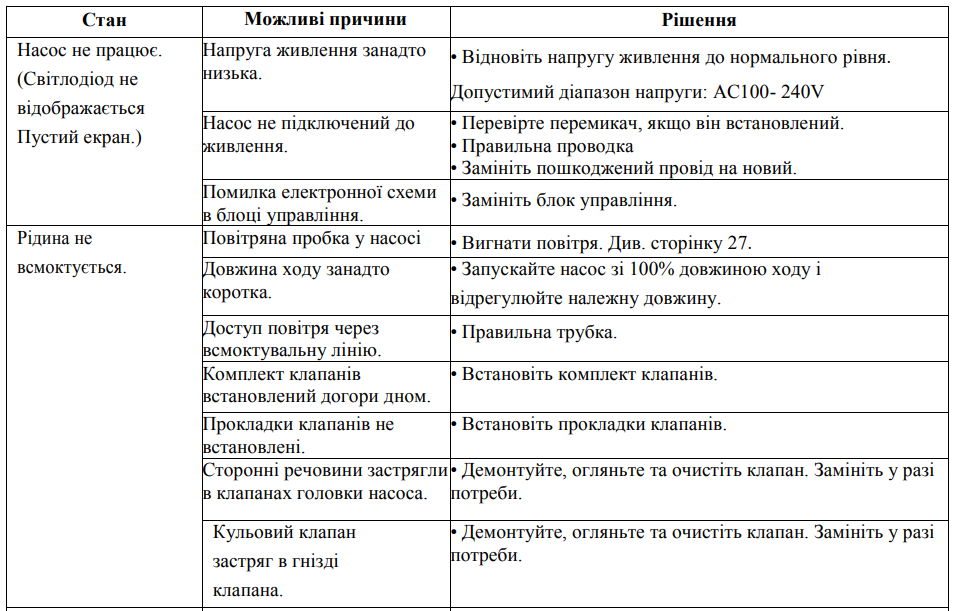

Усунення несправностей

Спочатку перевірте наступні пункти. Якщо наступні заходи не допомагають усунути несправності, звернітся до нас або до найближчого дилера.

Перевірка

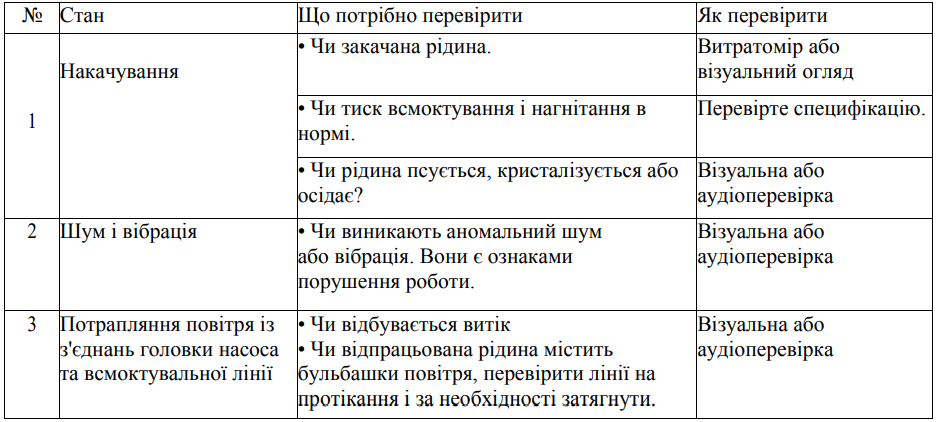

ЩОДЕННИЙ ОГЛЯД

Перевірте наступні пункти. Виявивши ненормальний стан, негайно припиніть роботу та усуньте несправності відповідно до "Усунення несправностей". Коли зношені деталі виходять з ладу, замініть їх на нові.
